拆鏡紀錄 Nikkor 18-200mm VR (3/3)

好的, 接下來我們來看看問題到底出在哪裡!?



大家應該看得出來, 這條VR排線是靠「膠」讓它平順地「黏」在鏡頭組的外圍,
而且因為設計上不良, 又沒辦法整段都上膠, 想當然用久了就一定會出現膠質老化進而脫膠的情形,
很不巧物距量尺變轉動時又剛好會從排線上頭經過,
卡了幾次之後, 就變成這樣了...
爬了一下文發現我好像不是第一個受害者, 而最糟糕的是這一條小小的排線竟然要價不斐...


我想既然已經知道真相, 鞠躬盡瘁的18-200mm也不致於死的不明不白了...
用膠帶把排線固定回去, VR算是廢了...


接著來分享一下裝回的小眉角, 到這裡都沒甚麼難度, 直接undo就可以完成...

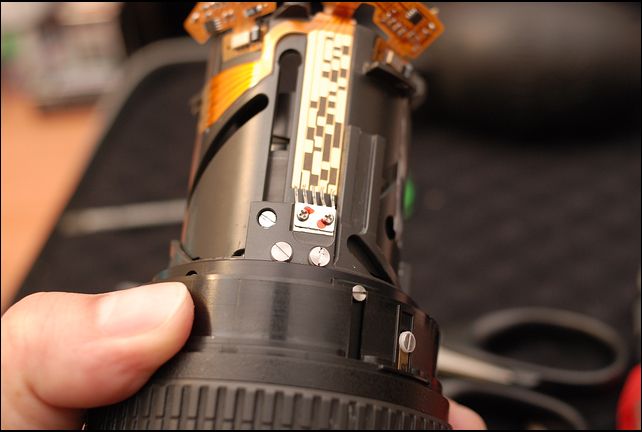

接著先把物距量尺上的金屬腳片裝回去...


接著, 大概從這個位置裝回到外殼上, 要注意外殼上頭那條細細的排線, 感覺挺脆弱的...


接著把變焦用的金屬腳片也裝回去, 注意一下右邊那個類L型的溝槽的位置,
在200端mm時溝槽應該在這個位置, 如果跑掉請自己想辦法橋回來, 不然變焦的時候會卡住喔!!


接著把物距量尺裝回去, 建議先把鏡頭組上的有一個環形排線先拆掉會比較好進行,
至於排線要怎麼拆呢!!?? 放心, 它一樣是用黏的...



把鏡頭轉到200mm端會比較好進行...



裝到這裡大概就可以鬆一口氣了, 因為難關都過了,
剩下的就把依序undo就好囉...


來試拍一張, 恩~~ VR真的廢了, 對焦沒問題, 不過速度真的慢了很多很多,
嚴格來說, 這次的維修並沒有成功, 算是做做功德幫助下一個想拆鏡頭的人吧...


因為文很長, 所以分成三部分寫...
